					藍牌東風1噸水罐消防車
                    產品底盤型號:EQ1045DJ3CDF

                    車型價格:150000 元
                    銷售經理:欽經理
                    咨詢熱線:138-7286-0509
                    銷售經理:王經理
                    咨詢熱線:139-7179-4417
                    辦公電話:0722-3303228
                    圖文傳真:0722-3303228

                    公司地址:湖北省隨州市北郊星光工業園特1號




	一、   整車描述

	1、    概述


			|

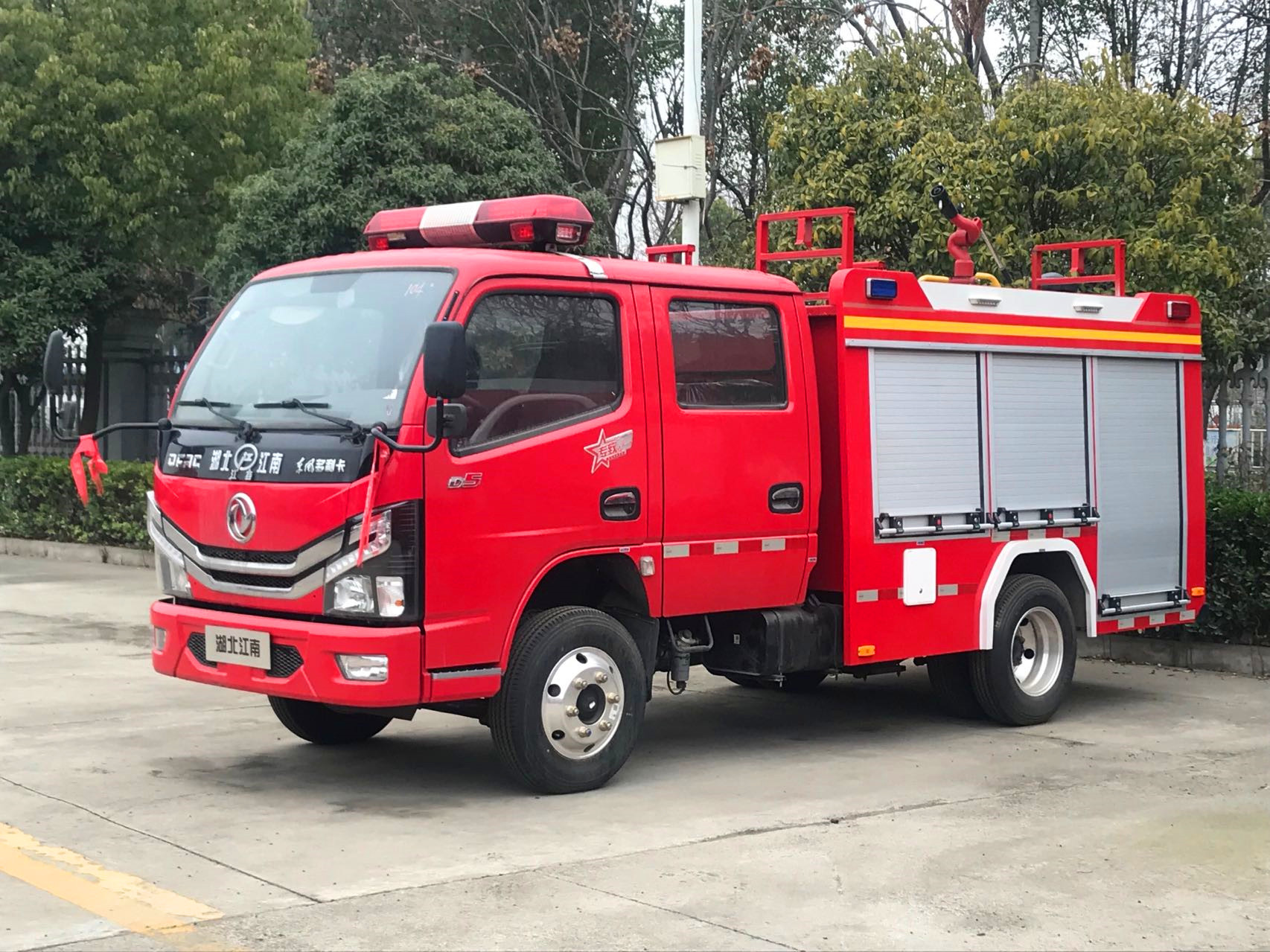

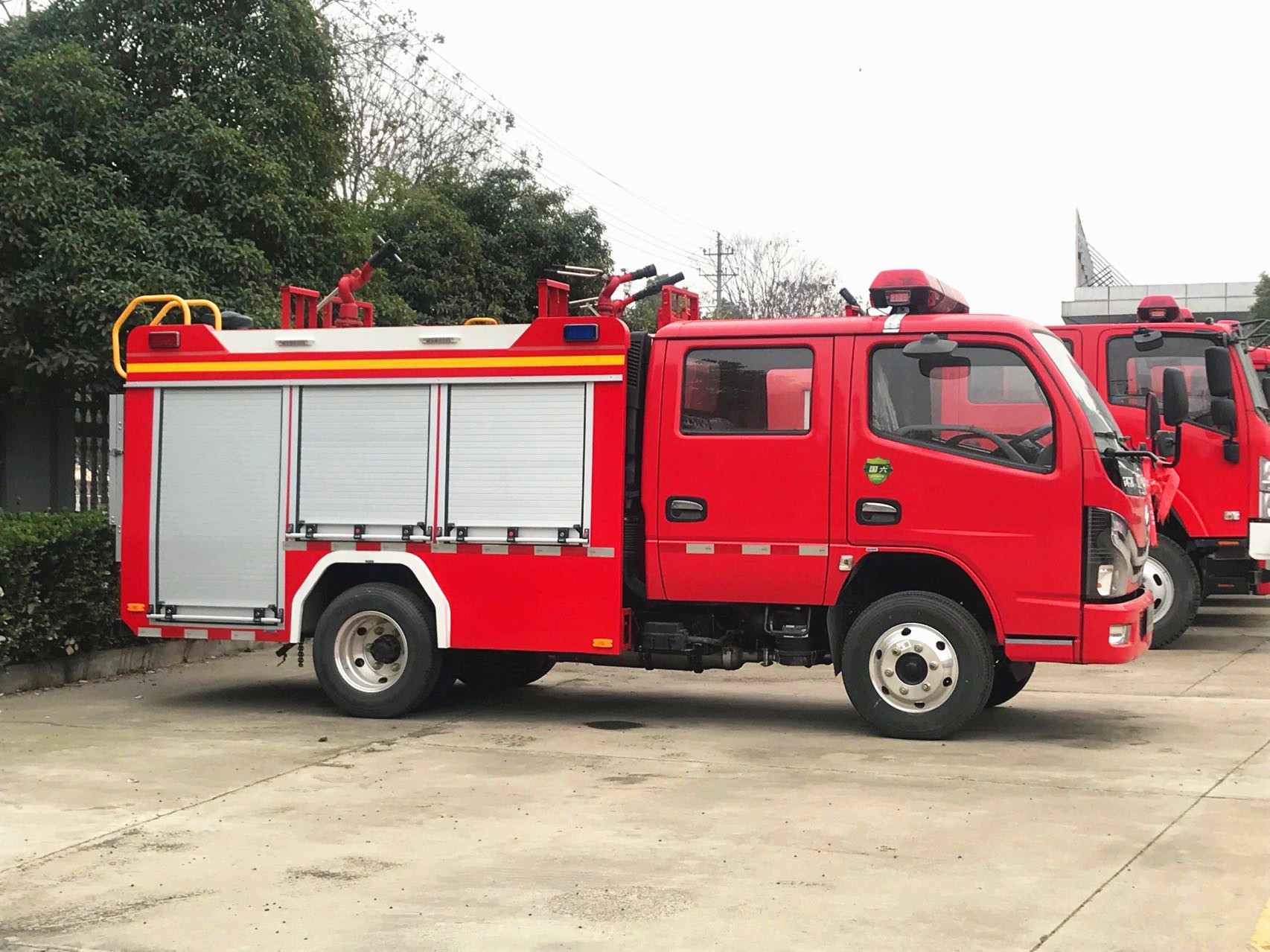

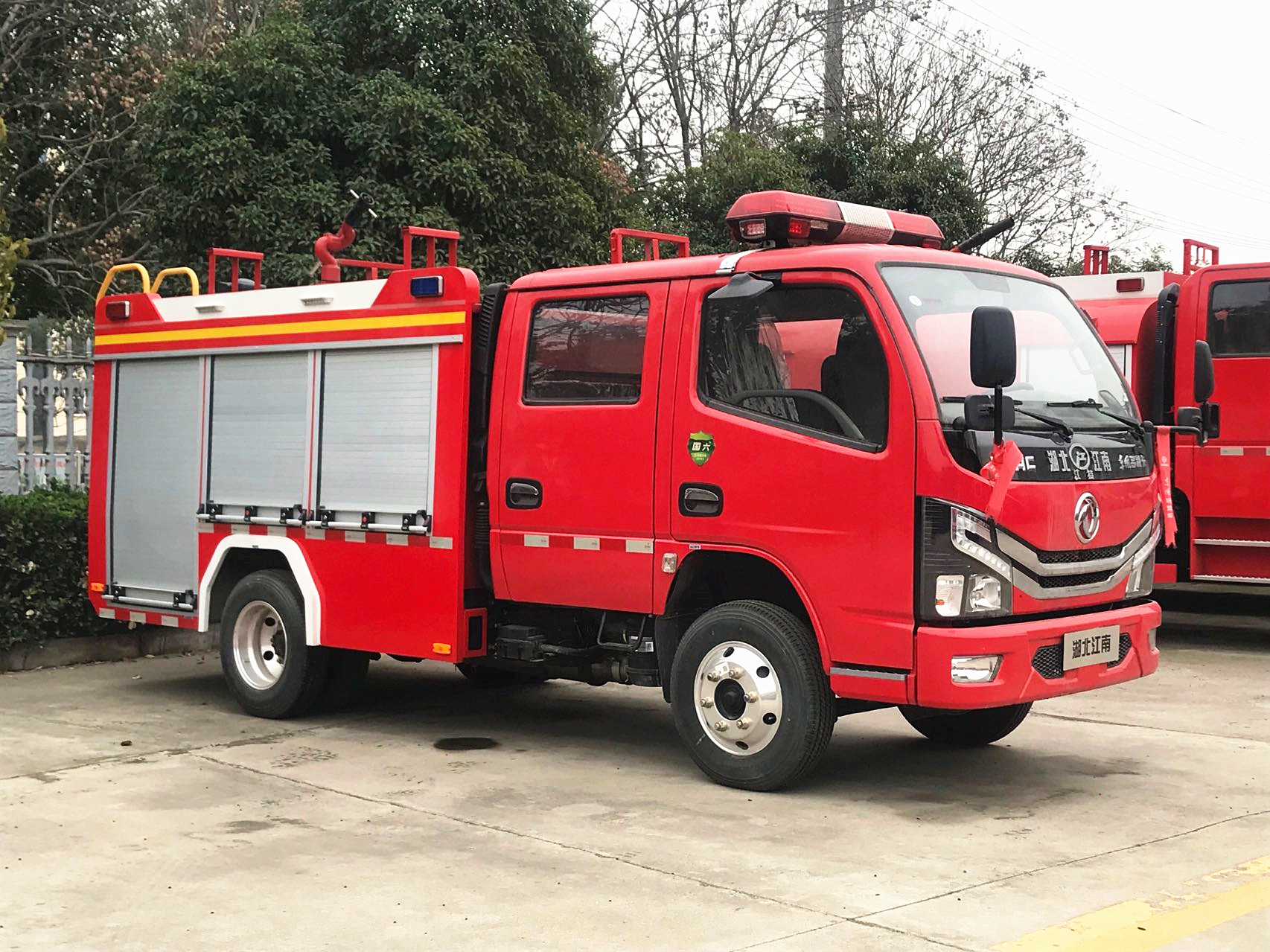

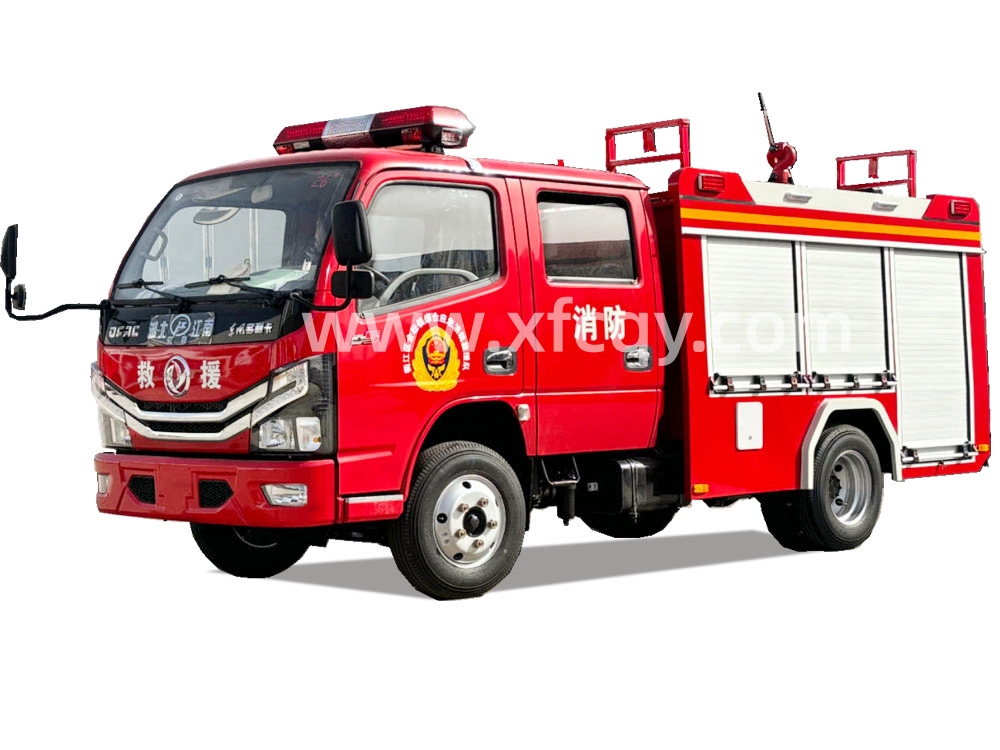

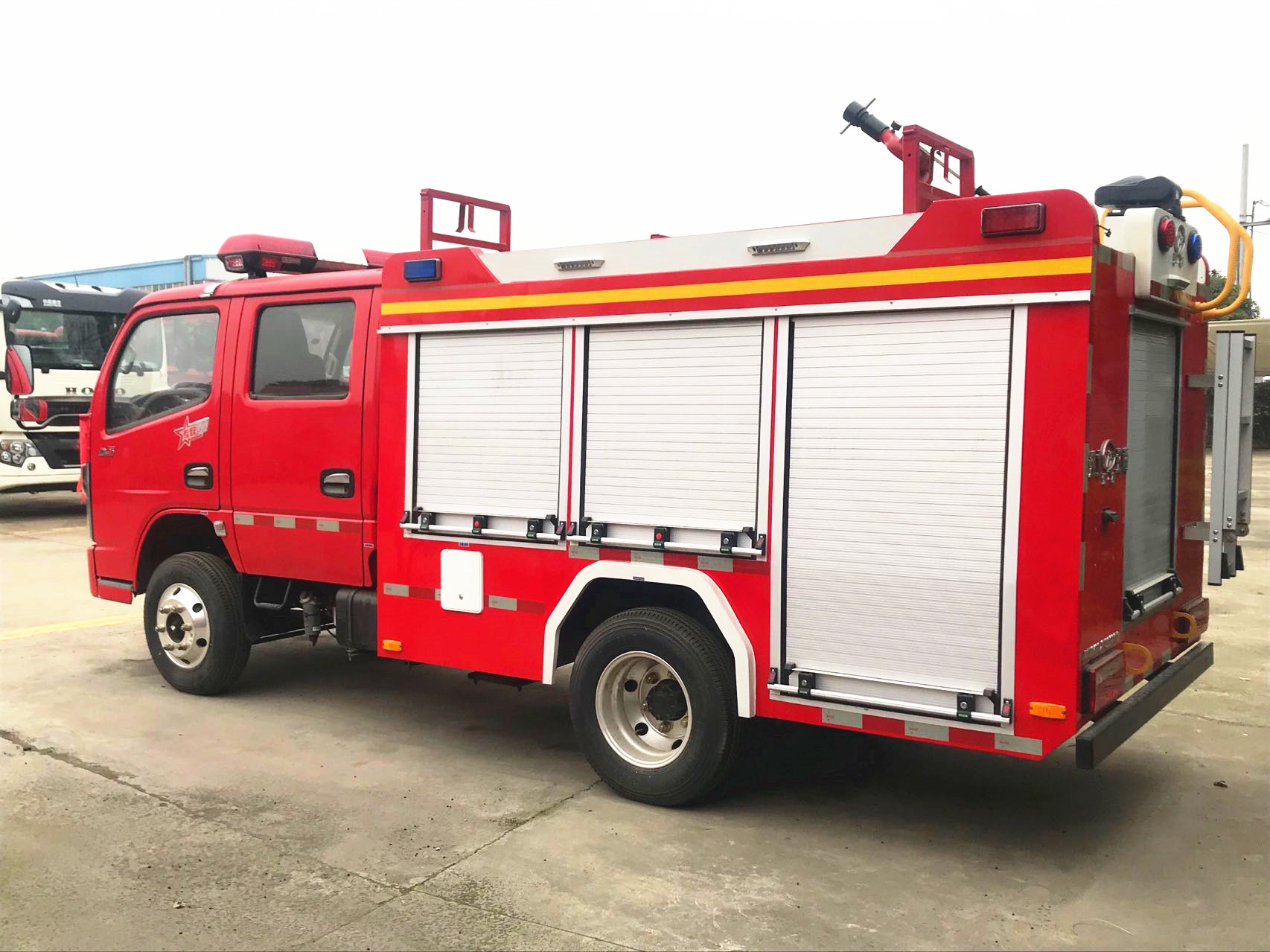

					JDF5042GXFSG06E6型水罐消防車,藍牌東風1噸水罐消防車采用東風EQ1045DJ3CDF底盤改裝而成。整車由消防員乘員室和車身兩大部分組成,乘員室為原裝雙排,可乘坐2+3人,該車為內倉罐結構,車身前部為水罐+器材箱,后部為泵房。載液罐體為優質碳鋼,與底盤采用螺栓連接,載水650kg(SG06),(容積最大可做1000kg),裝備了上海茸申消防器材有限公司生產CB10/20型消防泵,額定流量20L/S,車頂安裝成都威斯特消防機械有限公司生產的PL8/20W(SG06)型車用消防炮。該車輛結構緊湊,配置完備,機動性強,藍牌東風1噸水罐消防車價格能夠及時應對企業,社區或重點消防單位的火情,可以第一時間形成小型戰斗力進行初期火災的撲救和人員疏散撤離。可廣泛應用于消防救援站,政府專職消防隊,企業專職消防隊等。


					整車消防性能符合GB7956-2014標準要求;底盤通過國家強制性產品認證;發動機排放符合GB17691-2018第六階段限值的規定要求(國Ⅵ標準);整車通過國家消防裝備質量監督檢驗中心檢測(報告編號:zb201930327)并已列入工信部汽車新產品公告,CCCF正已申報。

			 |


	2、    整車主要參數


			|

					外廓尺寸

			 |


					5635×2000×2590mm

			 |


			|

					最大總質量

			 |


					4350kg

			 |


			|

					載液量

			 |


					載水650kg

			 |


			|

					最高車速

			 |


					100km/h

			 |


			|

					消防泵額定流量

			 |


					20L/s  1.0MPa

			 |


			|

					消防炮額定流量

			 |


					20L/s  1.0MPa

			 |


			|

					消防炮射程

			 |


					水罐車:≥50m

			 |


			|

					比功率

			 |


					85/4.35=19.5

			 |


			|

					接近角/離去角

			 |


					24°/13°

			 |


	二、底盤
	1、    底盤主要參數


			|

					型號

			 |


					EQ1045DJ3CDF

			 |





					藍牌車型里的熱銷車型,國內均可掛牌

			 |


			|

					制造商

			 |


					東風汽車股份有限公司

			 |


			|

					發動機額定功率

			 |


					85kw

			 |


			|

					發動機排量

			 |


					2300ml

			 |


			|

					發動機排放標準

			 |


					GB17691-2018國Ⅵ

			 |


			|

					驅動形式

			 |


					4×2

			 |


			|

					軸距

			 |


					2950mm

			 |


			|

					最大允許總重

			 |


					4495kg

			 |


			|

					最小轉彎半徑

			 |


					≤7.5m

			 |


			|

					變速箱

			 |


					手動

			 |


			|

					取力器

			 |




			 |


	2、乘員室


			|

					結構

			 |


					平頭、四門,原裝雙排

			 |




			 |


			|

					司乘人員數

			 |


					2+3人(可根據用戶需求后排座椅選裝)

			 |


			|

					駕駛員位置

			 |


					左置

			 |


			|

					設備

			 |


					原車儀表板處設置消防操作儀表板及警燈控制盒,加裝


					1、警報器;


					2、取力器控制開關及指示燈;


					3、附加電源開關;

			 |


	三、   上裝結構及性能參數


			|

					總體布置

			 |


					整車由消防員乘員室和車身兩大部分組成,車身布置采用整體框架式結構,內藏水罐,兩邊為器材箱,后部為水泵房,罐體為平行長方體廂式容罐。

			 |


			|

					工藝要求

			 |


					所有碳鋼型材及板材均采用酸洗磷化處理防銹蝕,所有零部件、標準件均采用電鍍、電泳等表面表面處理工藝。所有切割件均采用激光切割機切割,保證零件精度。

			 |




			 |


	1、 器材箱和泵室


			|

					結構

			 |


					主框架結構采用優質鋁合金方管焊接,外裝飾板采用鋁合金板焊接,車頂防滑,可行走。(可根據用戶需求采用鋁合金方管焊接)

			 |




			 |


			|

					器材箱

			 |


					器材箱位于乘員室后部,兩邊設鋁合金卷簾門,內有照明燈。器材箱室內根據需求設儲物盒。

			 |


			|

					泵房

			 |


					泵房位于整車后部,兩邊與后邊設鋁合金卷簾門,內有照明燈,泵室兩側可放置部分常用器材

			 |


			|

					保溫位置:

			 |


			|




					爬梯及上車拉手

			 |


					后爬梯采用鋁合金兩節翻轉爬梯,使用,使用時離地不超過450mm,上車拉手采用表面帶凹槽防滑圓鋼管,表面噴塑處理。

			 |




			 |


			|

					2、水罐

			 |


			|

					容量

			 |


					650kg(SG06)

			 |




			 |


			|

					材質

			 |


					優質碳鋼,厚度為3mm(可不銹鋼、PP材質制作)

			 |


			|

					結構

			 |


					內藏式罐體,內設縱、橫防浪板,中間開有人孔,封頭、側板、隔板均有增加強度的梯形折筋,頂板采用角鐵加強,水罐能承受0.1 MPa 的靜水壓力,經0.1 MPa 靜水壓強度試驗,罐體兩側面不出現明顯殘余變形,整體防銹蝕處理

			 |


			|

					罐體固定

			 |


					與底盤車架螺栓連接

			 |


			|

					罐體設置

			 |


					人孔:設直徑460mm人孔1個,帶有快速鎖定/開啟裝置

			 |


			|

					溢流口:設DN65溢流口1個

			 |


			|

					放余水口:設1個DN25水罐放余水口,配球閥

			 |


			|

					注水口:在水罐左右兩側各接1只DN65接口

			 |


			|

					進出水口:設1個水罐到水泵進水管,DN100閥門,手動控制,設1個水泵至水罐充水管,DN65閥門,手動控制

			 |


	 四、水系統

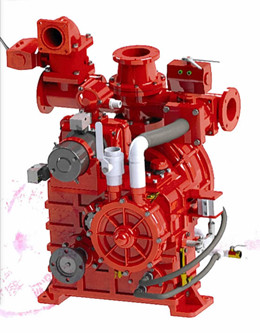

	1、水泵


			|

					型號

			 |


					CB10/20型低壓車用消防泵

			 |




			 |


			|

					形式

			 |


					常壓離心式

			 |


			|

					額定流量

			 |


					20L/s @1.0MPa

			 |


			|

					出口額定壓力

			 |


					1.0MPa

			 |


			|

					最大吸深

			 |


					7m

			 |


			|

					引水裝置

			 |


					活塞式真空泵

			 |


			|

					引水時間

			 |


					最大吸深時≤35s

			 |


	2、 管路系統


			|

					管道材質

			 |


					優質無縫鋼管

			 |




			 |


			|

					吸水管路

			 |


					泵房后側設一個DN100吸水口

			 |


			|

					注水管路

			 |


					水罐左右兩側各設一個DN65注水口,泵房內設置1個DN65水泵向罐內注水管路

			 |


			|

					出水管路

			 |


					泵房左右兩側各設1個DN65出水口,帶截止閥和捫蓋

			 |


			|

					冷卻水管路

			 |


					配有冷卻取力器的冷卻水管路及控制閥

			 |


	五、滅火裝置
	1、車載水炮


			|

					型號

			 |


					PS8/20W

			 |


			 |


			|

					制造商

			 |


					成都威斯特消防機械有限公司

			 |


			|

					回轉角度

			 |


					360°水平回轉

			 |


			|

					最大仰/俯角

			 |


					俯角≤-15°,仰角≥+60°

			 |


			|

					流量

			 |


					20L/S

			 |


			|

					射程

			 |


					≥50m

			 |


	六、消防控制系統
	控制面板主要包括駕駛室控制和泵室控制兩部分


			|

					駕駛室內控制

			 |


					水泵脫掛檔、警燈警報、照明及信號裝置控制等

			 |




			 |


			|

					泵室內控制

			 |


					上裝總電源開關、參數顯示、狀態顯示

			 |


	七、電氣設備


			|

					附加電氣

			 |


					設獨立電路

			 |




			 |


			|

					輔助照明

			 |


					消防員室、水泵房及器材箱分別設有照明燈,操縱儀表板上設有照明、指示燈等

			 |


			|

					頻閃燈

			 |


					車身兩側安裝紅、藍兩色頻閃燈

			 |


			|

					警示裝置

			 |


					長排全紅警燈,安裝在駕駛室頂部

			 |


			|

					警報器,其控制盒在駕駛員前下方

			 |


			|

					火場照明

			 |


					上裝后部安裝35W消防探照燈1個

			 |


	八、表面處理


			|

					面漆

			 |


					優質國產漆

			 |


			|

					顏色

			 |


					車體外表面主色為RO3消防紅

			 |


	九、隨車消防器材的布置和配備
	1、器材布置


			|

					1

			 |


					按照消防實戰需要,根據消防操作程序,就近取放。

			 |


			|

					2

			 |


					使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。

			 |


			|

					3

			 |


					標示醒目,多人操作,互不干涉。

			 |


	2、器材配備(標配)



				|

						1

				 |


						吸水管

				 |


						100×2米

				 |


						4

				 |


						根

				 |


						螺紋式

				 |


				|

						2

				 |


						濾水器

				 |


						FLF100

				 |


						1

				 |


						件

				 |


						螺紋式

				 |


				|

						3

				 |


						分水器

				 |


						FII80/65×2-1.6

				 |


						1

				 |


						件

				 |


						內扣式

				 |


				|

						4

				 |


						集水器

				 |


						JII100/65×2-1.0

				 |


						1

				 |


						件

				 |


						內扣式

				 |


				|

						5

				 |


						水帶

				 |


						13-65-20

				 |


						8

				 |


						盤

				 |


						低壓;內扣式

				 |


				|

						6

				 |


						異徑接口

				 |


						KJ65/80

				 |


						2

				 |


						件

				 |


						內扣式

				 |


				|

						7

				 |


						水帶包布

				 |


						DT-SB

				 |


						4

				 |


						件

				 |




				 |


				|

						8

				 |


						水帶掛鉤

				 |




				 |


						4

				 |


						件

				 |




				 |


				|

						9

				 |


						地上消火栓扳手

				 |


						QT-DS1;長400

				 |


						1

				 |


						件

				 |




				 |


				|

						10

				 |


						地下消火栓扳手

				 |


						長860

				 |


						1

				 |


						件

				 |




				 |


				|

						11

				 |


						吸水管扳手

				 |


						FS100

				 |


						2

				 |


						件

				 |




				 |


				|

						12

				 |


						泡沫外吸液管

				 |




				 |


						1

				 |


						根

				 |




				 |


				|

						13

				 |


						空氣泡沫槍

				 |




				 |


						1

				 |


						支

				 |




				 |


				|

						14

				 |


						直流開關水槍

				 |


						QZG3.5/7.5;65

				 |


						1

				 |


						支

				 |


						低壓;內扣式

				 |


				|

						15

				 |


						直流開花水槍

				 |


						QZK3.5/7.5;65

				 |


						1

				 |


						支

				 |


						低壓;內扣式

				 |


				|

						16

				 |


						消防桶

				 |




				 |


						1

				 |


						個

				 |




				 |


				|

						17

				 |


						滅火器

				 |


						3㎏

				 |


						1

				 |


						具

				 |




				 |


				|

						18

				 |


						消防腰斧

				 |


						長390 ;GF-285

				 |


						1

				 |


						件

				 |




				 |


				|

						19

				 |


						橡皮錘

				 |




				 |


						1

				 |


						件

				 |




				 |


				|

						20

				 |


						可充電式手提照明燈

				 |




				 |


						1

				 |


						件

				 |




				 |
